コーティング装置

コーティング装置原理・構造

バレル研磨機のもつ流動原理をヒントに「削る」技術から「付ける」技術に転換して開発したのがコーティング装置です。
現在、食品（菓子・健康食品）、医薬品、ペットフード、触媒など様々な業界で造粒、コーティングに使用されているレボルビングパンの歴史は古く、構造も非常にシンプルです。しかし、その反面、作業は職人さんの経験と勘に影響され、出来栄えに差が出やすいというお話をよく耳にします。また、最近では、職人さんの高年齢化、作業環境の悪さ、作業負荷による若年層の定着率の低さといった問題も無視できないものになっています。さらに食品の安全衛生に対する認識の高まり、HACCPやISO等、規格の導入も常識化しつつあります。私どもチップトンは、これらの問題点を解決、あるいは軽減すると共に、今までにない商品作りの一役を担えるようなコーティング装置を開発、ご提案しています。

マルチスピン式コーティング装置の原理・構造

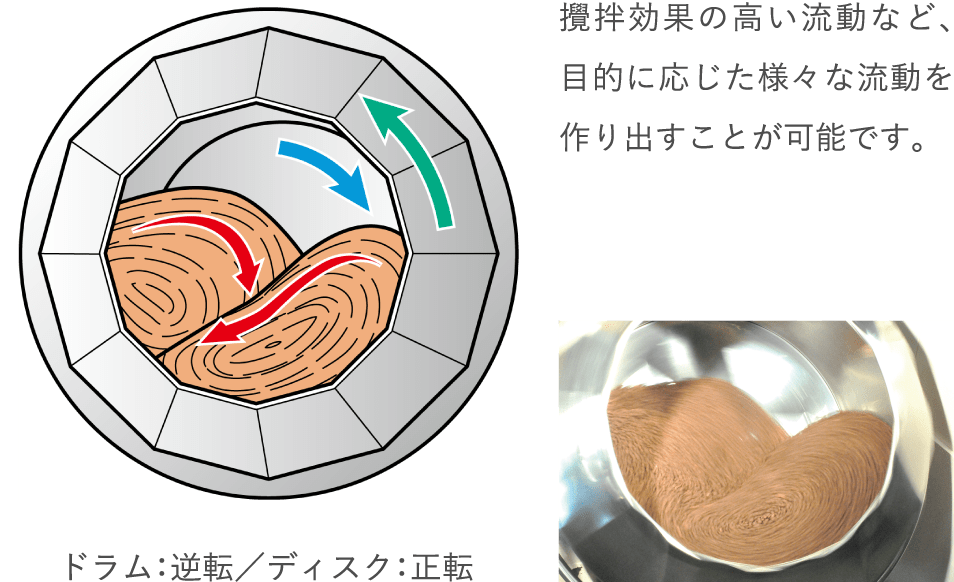

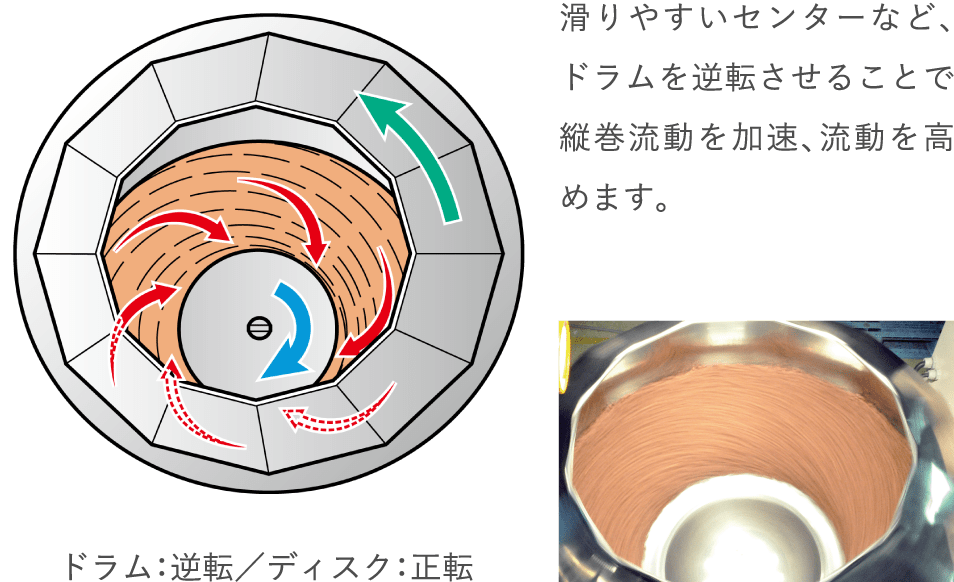

コーティング対象のセンターは、ディスクの高速回転によって遠心力で外側へ転勤しながら移動し、ドラムの内側に沿って上昇します。上昇しきったセンターは、広域な表層面を転動落下し、再びディスクの中心付近に戻ります。このような動きの繰り返しが渦流動を形成します。
従来のレボパンでは、センター群の表層面だけで転動流動が生じていましたが、渦流式コーティングでは、常に全体が3次元的に転動流動するので、センターへの被覆剤が全体に展延し、個々のセンターにすばやくコーティングされて行きます。
