バレル研磨機

研磨装置 製品一覧

重圧バレル研磨機

究極の『低速高圧流動』
研磨石の省磨耗効果は25~70%削減、工作物のキズ・カケを85%減少。
(従来の遠心バレル比)
特許No.5555383、5939709
意匠No.1589059、1589060
PDFはこちら
  • 水平型<br />
Mighty-Mildシリーズ

    水平型
    Mighty-Mildシリーズ

    動画を観る PDFはこちら

    研磨力は遠心バレルと同等以上で、研磨石の磨耗を激減。

    工業デザインの導入で操作性や視認性が向上。

  • 縦型<br />
Mighty-Mildシリーズ

    縦型
    Mighty-Mildシリーズ

    研磨力は遠心バレルと同等以上で、研磨石の磨耗を激減。

    工業デザインの導入で操作性や視認性が向上。

遠心バレル研磨機

チップトンが世界に発したオリジナル特許。
精密加工を可能とし、超短時間研磨を実現。
特許No759004
PDFはこちら
  • 縦型 HS-Vシリーズ<br />
意匠No997330

    縦型 HS-Vシリーズ
    意匠No997330

    PDFはこちら

    縦型・小容量(1Lウレタン槽)で、省スペース。小物部品、精密部品に最適。

  • 縦型 HS-VⅡシリーズ<br />
特許No4189010

    縦型 HS-VⅡシリーズ
    特許No4189010

    PDFはこちら

    2Lウレタン槽で軽量化(従来比0.7)を実現。バレル槽着脱は工具レス作業性UP。

  • 水平型 HS-Rシリーズ

    水平型 HS-Rシリーズ

    PDFはこちら

    遠心バレルの原点。汎用性、メンテナンス性に優れます。生産量に合わせて小容量~大容量まで対応可能。

  • 水平型 HS-RLYシリーズ

    水平型 HS-RLYシリーズ

    PDFはこちら

    作業工程や現場スペースを考慮したレイアウトを提案します。投入、研磨~選別等々、組合せ自由です。

渦流バレル研磨機

筒状の固定槽とその下端に配置した回転盤で構成され、高い研磨量と、優れた作業性・拡張性を持った研磨機です。
Clearance-0(特許No.4130922):EFF-CZシリーズ
クリアランスコントロール(特許No.3062800):Eddy-Plusシリーズ
PDFはこちら
  • Clearance-0<br />
EFF-CZシリーズ

    Clearance-0
    EFF-CZシリーズ

    PDFはこちら

    従来の渦流バレル研磨機では不可能な3mm以下の研磨石の仕様が可能です。

  • Eddy-Plus EFF-R

    Eddy-Plus EFF-R

    PDFはこちら

    渦流バレル研磨機のスタンダード。少量~大容量まで生産に合わせた選択が可能です。

  • Eddy-Plus EFF-SA

    Eddy-Plus EFF-SA

    PDFはこちら

    付帯作業の軽減に選別機能を有した手動機。

  • Eddy-Plus EFF

    Eddy-Plus EFF

    PDFはこちら

    投入から研磨・選別を1パッケージに納めた自動機です。周辺機器とのレイアウトで更なる効率化が可能です。

振動バレル研磨機

バレル研磨の代表機種。バリ取り量産加工に最適。
幅広い容量対応、抜群の有効容量で高効率稼動実現
PDFはこちら
  • 無芯振動バレル<br />
CQシリーズ

    無芯振動バレル
    CQシリーズ

    コンパクト化と経済性を兼ね備えた装置です。
    バレル槽中心にポールが無い事からソフトな研磨加工が可能です。

  • サークル型振動バレル<br />
CLシリーズ選別機構付

    サークル型振動バレル
    CLシリーズ選別機構付

    コンパクト化と経済性を兼ね備えた装置です。
    研磨領域の広い加工が可能です。

  • 選別機構付サークル型<br />
振動バレルCCLシリーズ

    選別機構付サークル型
    振動バレルCCLシリーズ

    本体に選別機能を備え、研磨から簡易水洗・選別までの工程に対応が可能な装置です。

  • 多重多段槽振動バレル<br />
CWSシリーズ

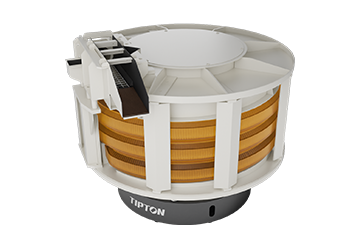

    多重多段槽振動バレル
    CWSシリーズ

    インライン化を可能とするタクト研磨の専用機です。
    ウレタンバレル槽が螺旋構造となった装置です。

  • 卓上型振動バレル<br />
VMシリーズ

    卓上型振動バレル
    VMシリーズ

    軽量・安全な卓上型振動バレルです。
    小物少量工作物の研磨に最適です。

回転バレル研磨機

バレル研磨の原点、魅力あるイニシャルコストと広い研磨領域。多目的研磨機として様々な工作物に対応でき、粗仕上から光沢仕上げまで研磨領域の広い装置です。
PDFはこちら
  • 水平式回転バレル<br />
RHシリーズ

    水平式回転バレル
    RHシリーズ

    小容量~大容量まで豊富なライナップ。生産量に合わせた選択が可能。

  • 転倒式回転バレル<br />
FHシリーズ

    転倒式回転バレル
    FHシリーズ

    少量多品種ワークの加工に最適です。
    15L槽の1槽式と3槽式をラインアップ

  • 可傾式回転バレル<br />
RSシリーズ

    可傾式回転バレル
    RSシリーズ

    バレル槽内部フィンの採用により研磨効率(研磨~排出作業)が大幅にUP。

乾式バレル研磨機

Water Free by Tipton
水を使わず、クリーンな作業環境
PDFはこちら
  • 渦流EFFDシリーズ

    渦流EFFDシリーズ

    Eddy-Plus EFFシリーズの能力に乾式機能を搭載。

  • 渦流EFF-SADシリーズ

    渦流EFF-SADシリーズ

    Eddy-Plus EFFシリーズの能力に乾式機能を搭載。

  • 渦流EFF-RDシリーズ

    渦流EFF-RDシリーズ

    Eddy-Plus EFFシリーズの能力に乾式機能を搭載。

  • 遠心HS-RDシリーズ

    遠心HS-RDシリーズ

    汎用性の最も高いHS-R30Xをベースとした乾式仕様です。バレル槽はオールウレタン化で軽量化。

その他研磨機

  • ウエットブラスト<br />
TWBシリーズ

    ウエットブラスト
    TWBシリーズ

    PDFはこちら

    バレル研磨との複合処理により高品質な仕上げ面を作り出します。

  • 磁気バレル<br />
CMFシリーズ

    磁気バレル
    CMFシリーズ

    PDFはこちら

    マルチ用途の磁気バレル研磨機。湿式研磨に加え、乾式研磨にも対応。(乾式研磨槽OP)

付帯装置

バレル付帯作業をサポートする装置群
バレル研磨機との組合せで作業効率をUP
環境負荷を軽減する排水処理装置。
PDFはこちら
  • 永磁式選別機<br />
NS-400/MS-270

    永磁式選別機
    NS-400/MS-270

    PDFはこちら

    磁性工作物とメディアのサイズが類似する場合にお勧めします。経済的仕様から残留磁気を考慮した仕様まで充実したラインナップでご提案します。

  • 傾斜付フィーダー選別機<br />
KSS-1

    傾斜付フィーダー選別機
    KSS-1

    PDFはこちら

    IT関連小型精密部品に最適な選別機です。小型遠心バレル研磨機と熱吸引乾燥機の組合せでトータルプロデュースします。

  • 振動式選別機<br />
VSシリーズ

    振動式選別機
    VSシリーズ

    PDFはこちら

    振動式搬送機の上に設けた選別網で研磨材と工作物を分離させます。

  • 熱吸引乾燥機<br />
TVHシリーズ

    熱吸引乾燥機
    TVHシリーズ

    PDFはこちら

    小型精密部品の強い味方。短時間で乾燥させます。
    工作物姿勢は固定のためダコンの発生がありません。

  • 遠心分離乾燥機<br />
DRシリーズ

    遠心分離乾燥機
    DRシリーズ

    PDFはこちら

    ヒーター熱と遠心分離の組合せで工作物を乾燥させます。

  • 排水処理装置

    排水処理装置

    PDFはこちら

    1台5役で、省スペース、省エネルギー、省資源を実現。排水量増加時も簡単増設

専用装置

各種研磨機を基本に、さまざまなニーズに対応した専用機、自動機の製作が可能です。また前後工程を含めた工場レイアウトも提案。
  • ブラッシング装置

    ブラッシング装置

    バリ取り・平滑仕上げなど狙った部位を集中的に加工。生産現場に適したコンパクト設計・自動化に対応。

  • 自動遠心バレル研磨機

    自動遠心バレル研磨機

    工作物の投入から研磨完了後の排出~選別~洗浄~ストックまでバレル研磨に必要な工程を全自動化。

  • 多連式転倒バレル研磨機

    多連式転倒バレル研磨機

    量産部品加工の高効率を図るシステムです。複数のバレルと搬送装置、前後処理装置を組合せで効率UP

  • ジャイロ研磨機

    ジャイロ研磨機

    PDFはこちら

    バレル研磨機で最高の研磨力。円筒バレル槽と独立したワーク軸からなり、粗仕上げ~光沢仕上げまで対応。

  • 大型ワーク対応<br />
ジャイロ研磨機

    大型ワーク対応
    ジャイロ研磨機

    PDFはこちら

    直径1000mmの大型ワークの研磨にも、対応可能な専用機。

  • 洗浄機

    洗浄機

    PDFはこちら

    バレル研磨の前後工程に最適な水系洗浄機。回転カゴと超音波洗浄の組合せで複雑形状も対応。
